空气预热器的分类

文章出处:行业动态 责任编辑:青州鑫晖热能科技有限公司 发表时间:2022-03-25


按空气预热器的传热方式可将空气预热器分为导热式和再生式两大类。在导热式空气预器中最常用的是管式空气预热器。随着锅炉参数的提高和容量的增加,管式空气预热器的受热面也增大,这给尾部受热面的布置带来了困难。因此,在大容量机组中多数采用结构紧凑、质量较轻的回转式空气预热器。空气预热器一般分为板式、回转式和管式三种  。

板式

这种空气预热器多用1.5-4mm的薄钢板制成。将钢板焊接成成长方形的盒子,将若干盒子拼成一组,整个空气预热器由2-4个盒子组成。烟气由上向下通过,经过盒子外侧,空气则横向通过盒子的内部,在下部转弯向上,两次与烟气交互传递能量,使烟气与空气形成逆向流动,获得较好的传热效率。

板式空气预热器由于耗用钢材较多,结构不紧凑;焊缝多且易渗漏,现在很少采用。


管式型

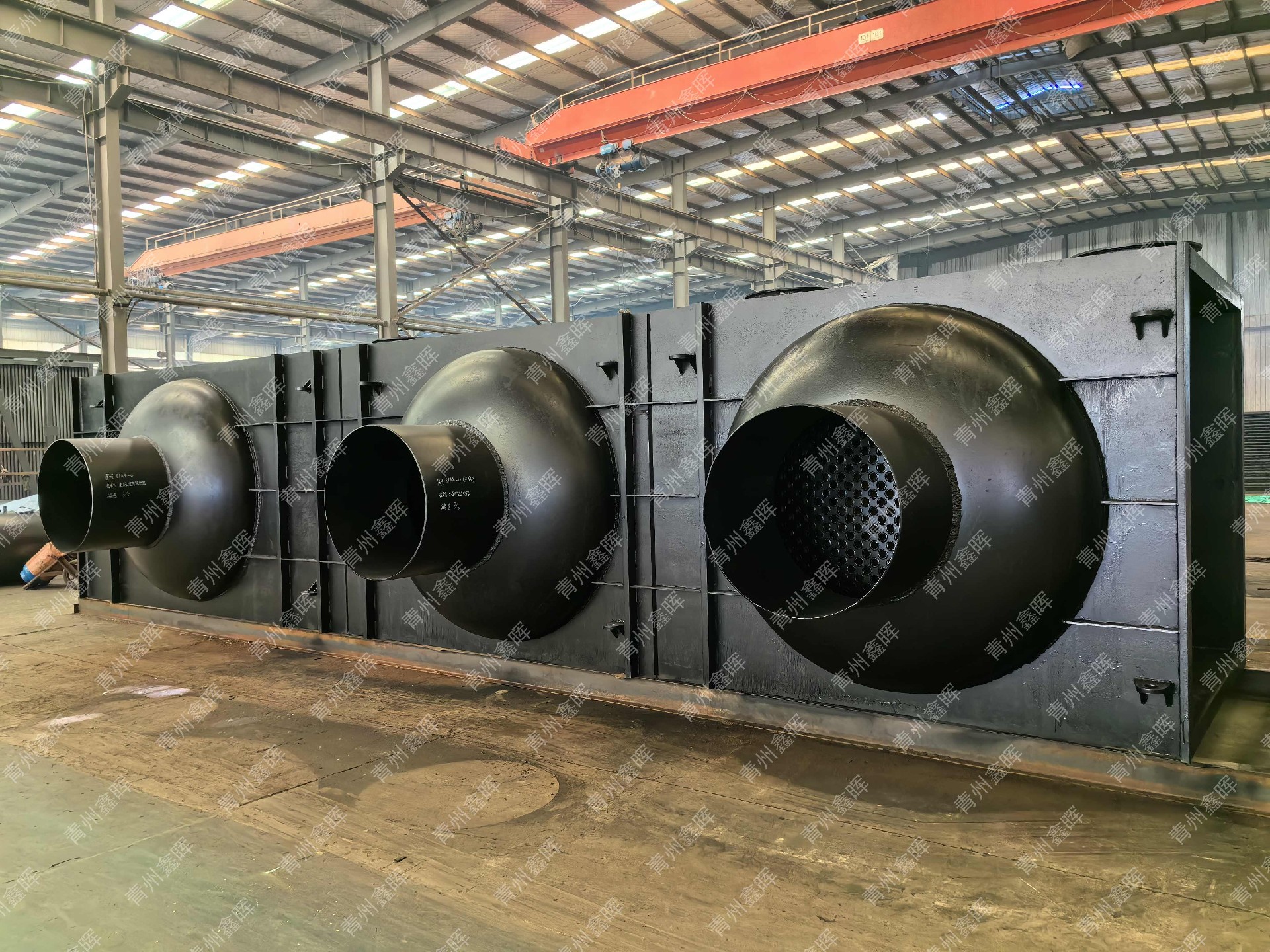

管式空气预热器的主要传热部件是薄壁钢管。管式空气预热器多呈立方形,钢管彼此之间垂直交错排列,两端焊接在上下管板上。管式空气预热器在管箱内装有中间管板,烟气顺着钢管上下通过预热器,空气则横向通过预热器,完成热量传导。

管式空气预热器的优点是密封性好、传热效率高、易于制造和加工,因此多应用在电站锅炉和工业锅炉中。管式空气预热器的缺点是体积大、钢管内容易堵灰、不易于清理和烟气进口处容易磨损。


回转式型

回转式空气预热器是再生式空气预热器最常见的形式,它是利用烟气和空气交替地通过金属受热面来加热空气。回转式空气预热器按运动方式可分为受热面转动和风罩转动两种,本炉的两台空气预热器为三分仓受热面旋转式空气预热器。

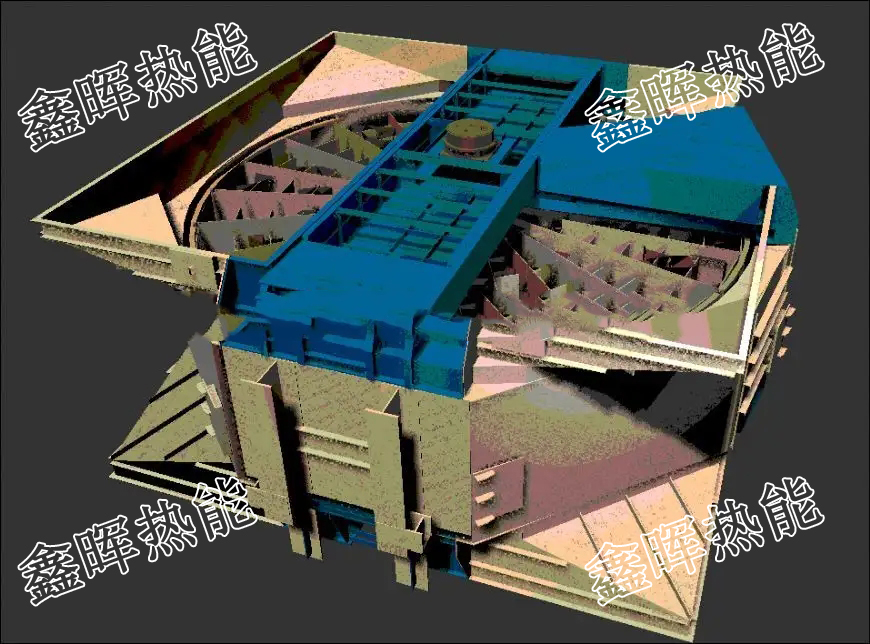

转子旋转式空气预热器由圆筒形转子和固定的圆筒形外壳及驱动装置组成。

回转式空气预热器又可分为两种型式:一种是受热面旋转的转子回转式,另一种是风道旋转的风道回转式。

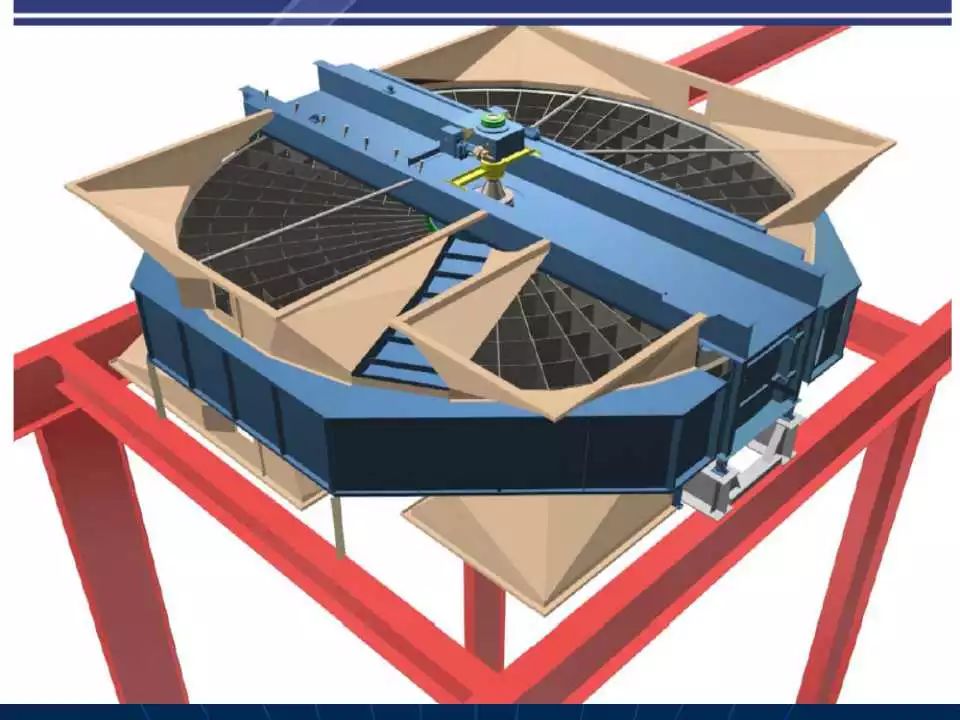

转子回转式空气预热器是由转动的圆形转子和固定的外壳组成,转子式受热面,它被分为许多仓格,里面装有蓄热板,蓄热板吸收燃气热量并蓄积起来,等到转至空气那面,再将蓄积的热量释放给空气,自身温度降低。受热面不断旋转,热量便会不断从烟气传送给空气,空气得到加热,烟气冷却,这是回转式空气预热器的工作原理。

回转式空气预热器的主要优点是体积小、重量轻、传热元件允许有较大磨损,因此特别适合大型锅炉使用,缺点是结构复杂,且消耗电力,漏风量较大。

附带系统

回转式预热器主要有火灾报警(热点探测)、间隙调整、变频控制、润滑油系统、转子停转报警系统、吹灰和清洗系统等。
